Chap5. 전지의 설계 및 제조

  • 전지설계 : 양극 및 음극의 전기화학적인 전위 및 용량, 기구 설계를 통한 전기적인 집전과 전극의 속도론적(kinetics) 요소 및 기본적 안정성
  • 전지 제조공정 : 공정 산포 + 활물질과 제반 조성물의 균일도 및 전극의 코팅 두꼐, 길이와 같은 물리적 균일도

5-1 전지의 설계


  • 기본 원칙
    1. 충,방전시 양극의 총 전하량과 음극의 총 전하량은 같다.
    2. 전지의 전압은 충, 방전량에 비례한다
    3. 사용될 수 있는 전하량은 양극과 음극의 전위 설계에 따라 다르며, 설계전위 이상으로 충전하거나 이하로 방전할 수 없다.

전지의 용량

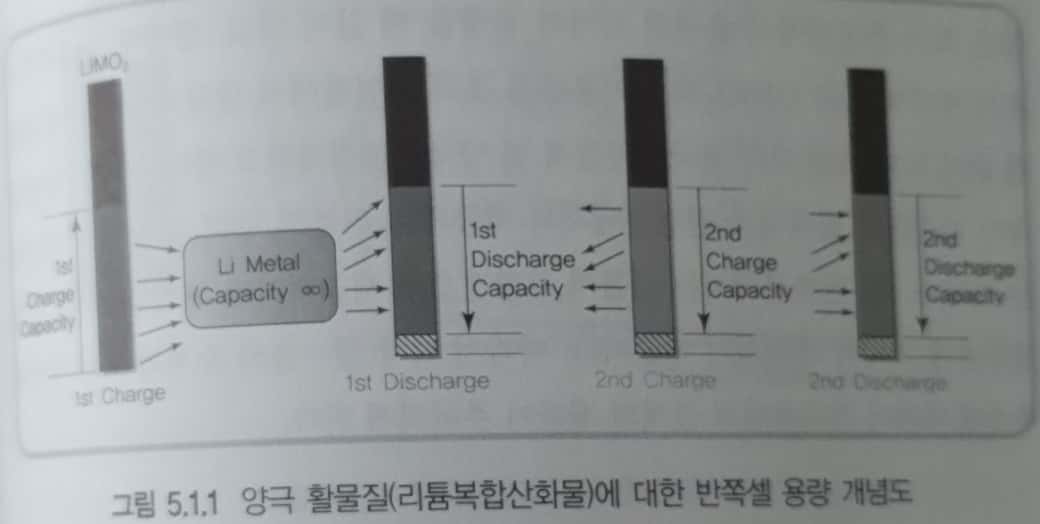

  • 일반적으로 양극 및 음극 활물질을 리튬 금속과 반쪽셀을 구성하여 결정한 각각의 개방회로 전압으로부터 확인할 수 있다.


  • 양극 초기 비가역 용량 : 처음 충전시 리튬이 탈리되면서 결정구조가 변화하여, 다시 리튬이 삽입되더라도 초기의 결정 구조로 돌아가지 않는 것에 기인 → \(LiCoO_2\): 3~5mAh/g, \(LiNiO_2\): 20~30 mAh/g,
  • 2회 충,방전 이후 거의 100%의 쿨롱 효율을 나타냄

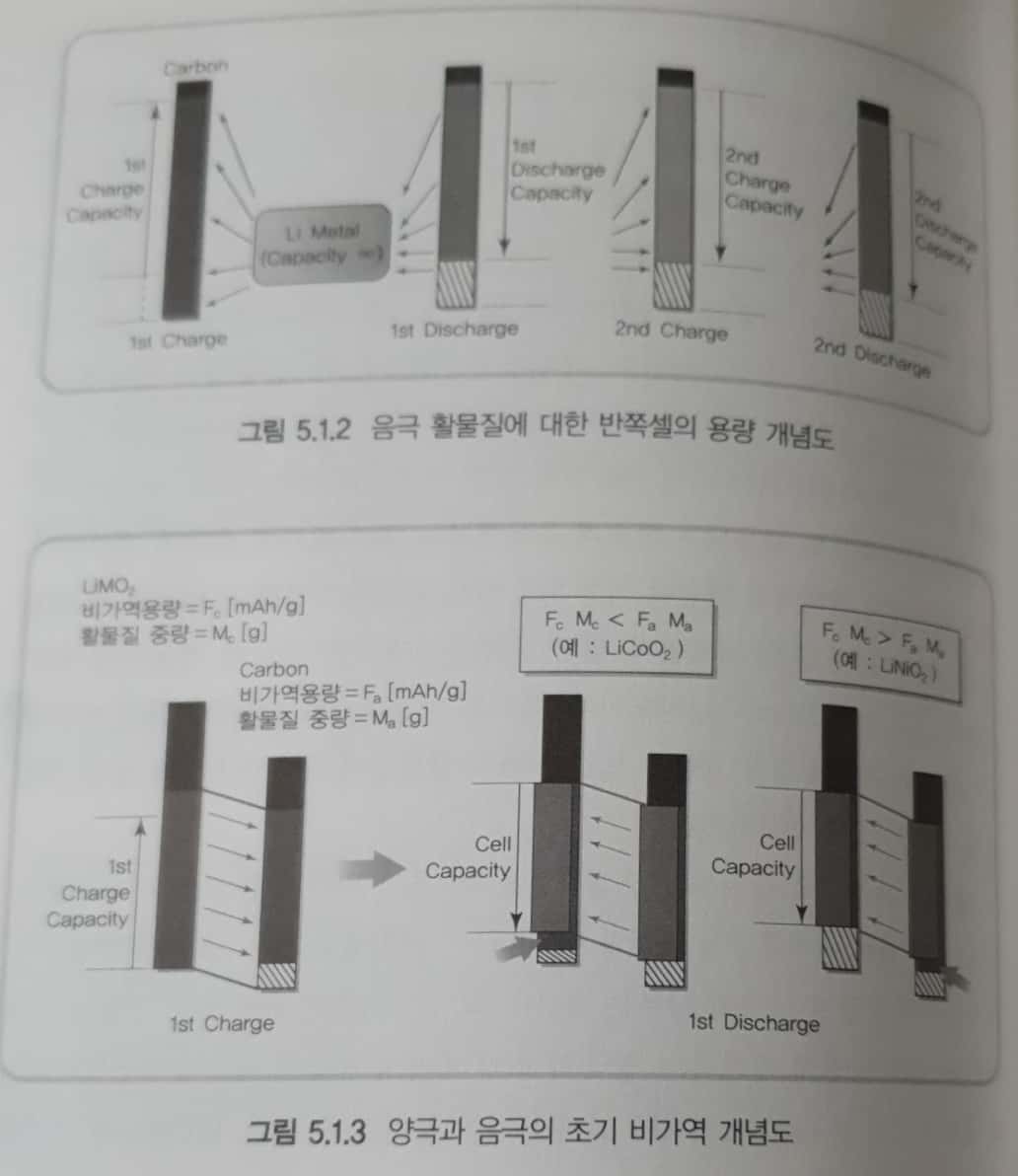

  • 일반적인 탄소계 음극 : 초기 비가역 용량의 대부분이 음극 표면에서 전해액의 환원에 의한 SEI 피막 생성에 기인 → 상용 흑연 음극 : 2~30mAh/g
  • 완전셀의 경우, 초기 충전에서 양극 부터 공급된 리튬의 일부는 음극 초기 비가역 SEI피막 형성에서 소비됨
    • \(LiCoO_2\) 전지용량 : 초기 충전량에서 음극 비가역 용량을 뺀 값 → 음극 제한 설계
    • \(LiNiO_2\) 전지용량 : 초기 충전량에서 양극 비가역 용량을 뺀 값 → 양극 제한 설계
    • 반쪽셀과 완전셀에서의 제공되는 리튬의 양이 다른 것에 기인 ⇒ 초기 비가역 특성에 따라서 전지 용량 설계의 제한이 주어짐

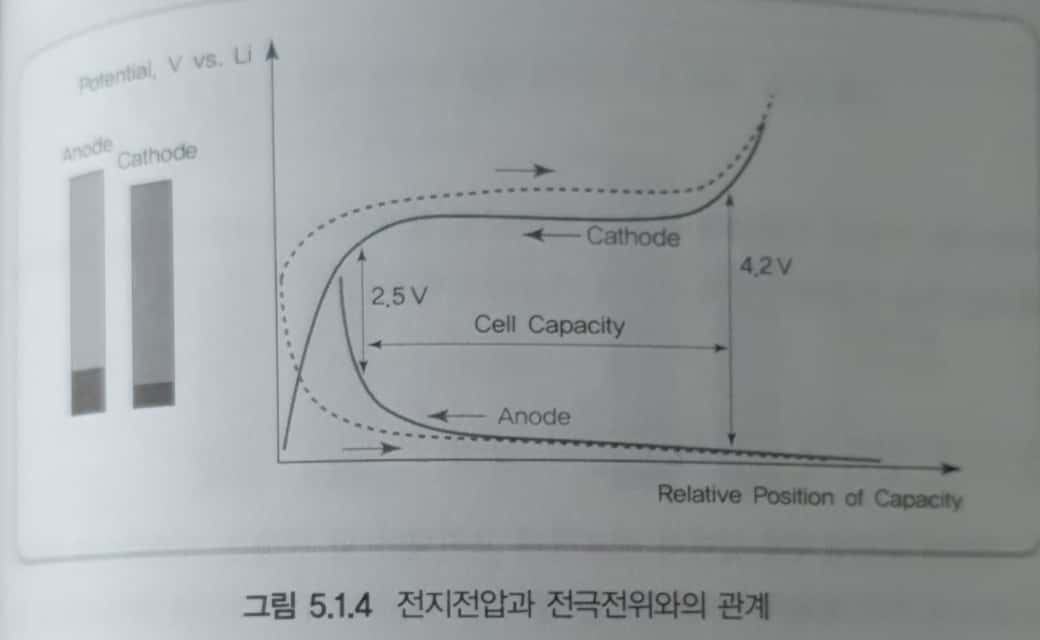

전극 전위와 전지의 전압설계


  • 전지의 전압 : 양, 음극 전위의 차
  • 전위에 따른 전지의 전하 균형, 양극꽈 음극의 상대적인 비에 따라 전압이 다른 전지 설계

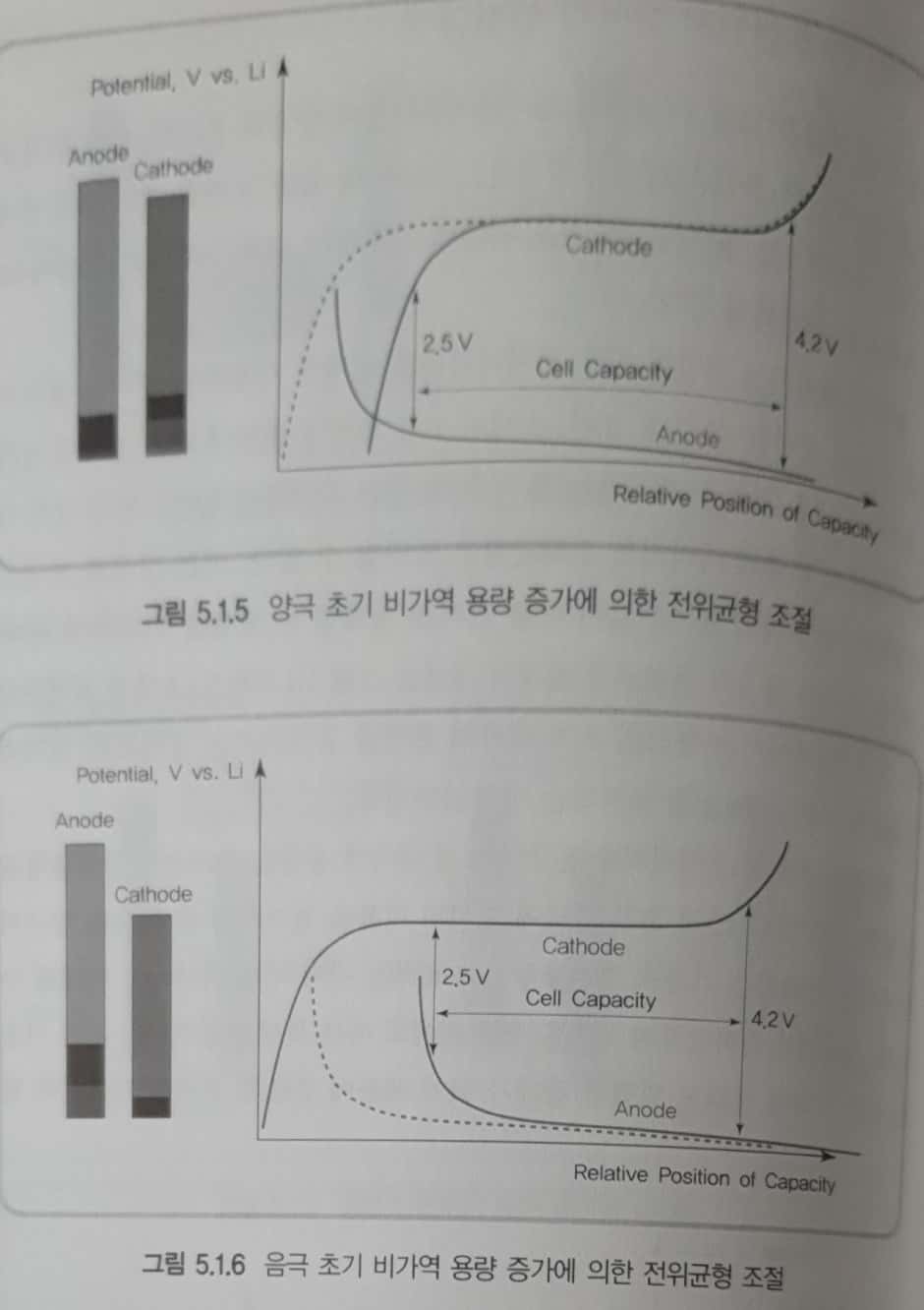

  • 양극의 초기 비가역 용량을 증가시키거나 음극의 초기 비가역 용량을 증가시켜 전위 균형 조절 가능

양극과 음극의 용량비 설계

  • 기본적으로 양극보다 음극의 가역 용량이 커야 한다 ⇒ 음극으로의 리튬석출(deposition)으로 인하여 전지 안전성 이슈


  • 양, 음극의 용량비는 초기 효율이 같고 혹은 더 큰 용량의 전극을 사용하더라도 더 작은 용량의 전지 밖에 설계할 수 없거나, 더 작은 용량을 가지고도 전자의 경우보다 더 큰 용량의 전지를 설계할 수 있다.

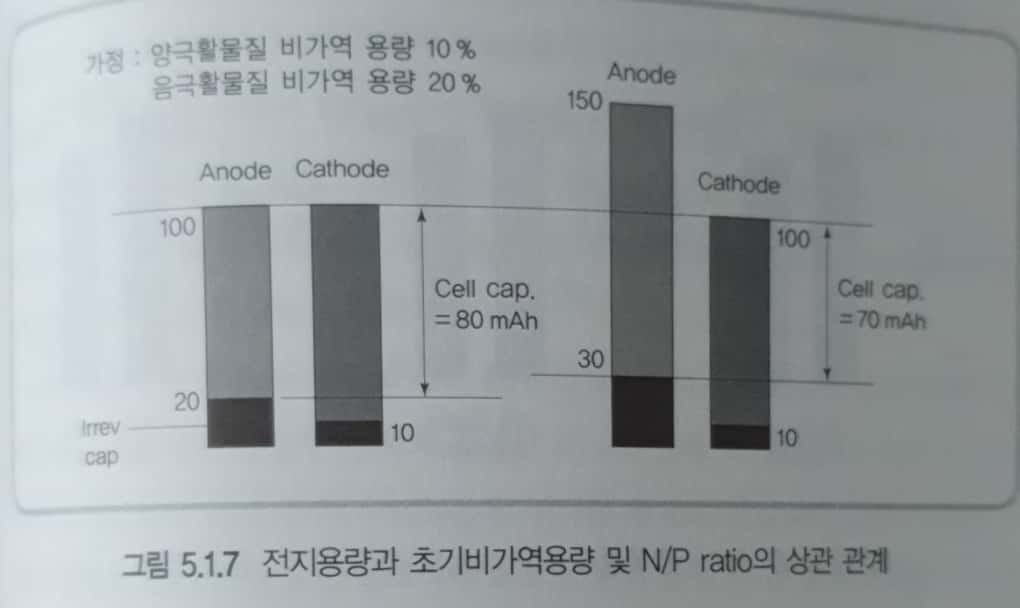

  • 그림 5.1.7 : 양음극의 용량비 [N/P(=negative electrode capacity / positive electrode capacity) ratio]를 1로 설계할 경우 80mAh/g가능, 하지만 음극의 용량이 더 큰 전극을 사용하더라도 초기 비가역과 N/P를 1.5로 고려하면 70mAh/g로 감소한다.
  • 전지 내에서는 주요 부품사이 반응들에 의해 용량 열화 가능

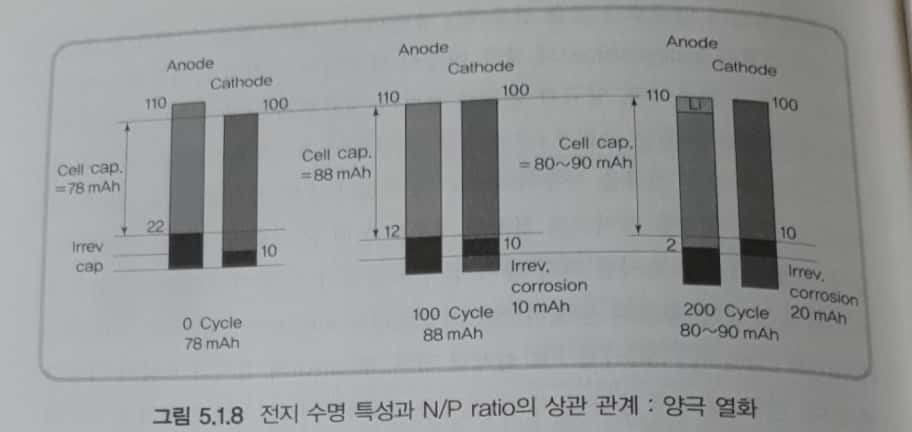

  • 양극에서 비가역 반응에 의해 100사이클 동안 10mAh열화, N/P ratio가 1.1인 경우, 전지 용량은 78 mAh → 100회 경과시 양극의 열화가 있지만 실제 용량은 88mAh. 이때 N/P ratio가 역전되어 1 이하가 되고, 음극의 가역용량을 100% 활용하며, 200회가 되면 N/P ratio의 역전이 심화되어 음극은 잉여 리튬이 석출된다. 그 일부가 용량으로 발현이 되면 용량은 그 이상이 되고 안전성이 심각하게 위협을 받는다.

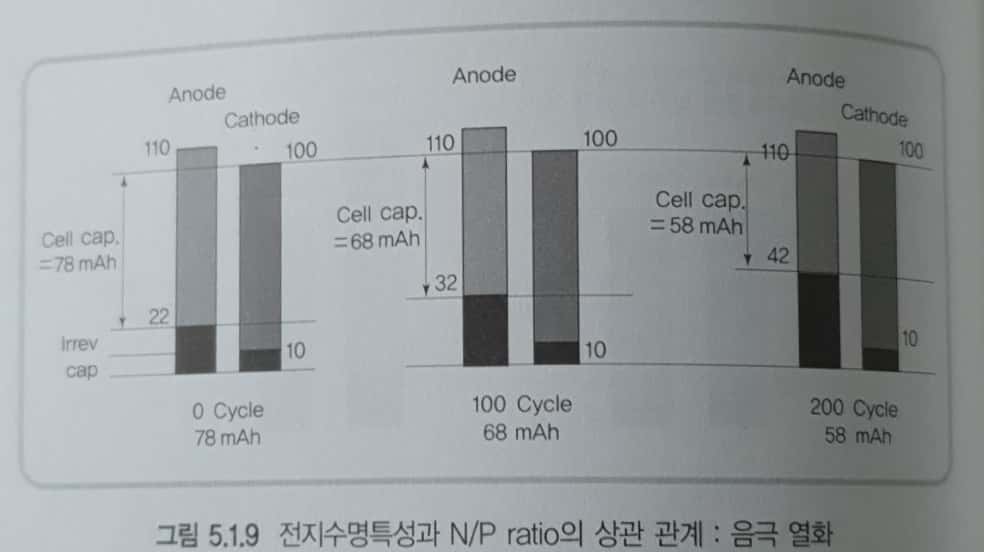

  • 음극에서 비가역 반응에 의해 100사이클 동안 10mAh열화, N/P ratio가 1.1인 경우, 양음극의 초기 비가역 용량이 10, 22mAh임을 감안하면 전지 용량은 78 mAh → 100회 경과시 음극의 열화가 있어 양극의 활용 용량도 줄어들며 실제 용량은 68mAh. 이때 N/P ratio가 1.1 이상이 되고, 200회가 되면 심화되어 58mAh로 감소한다. ⇒ 안전성이 위협받지 않지만 과도한 수명열화

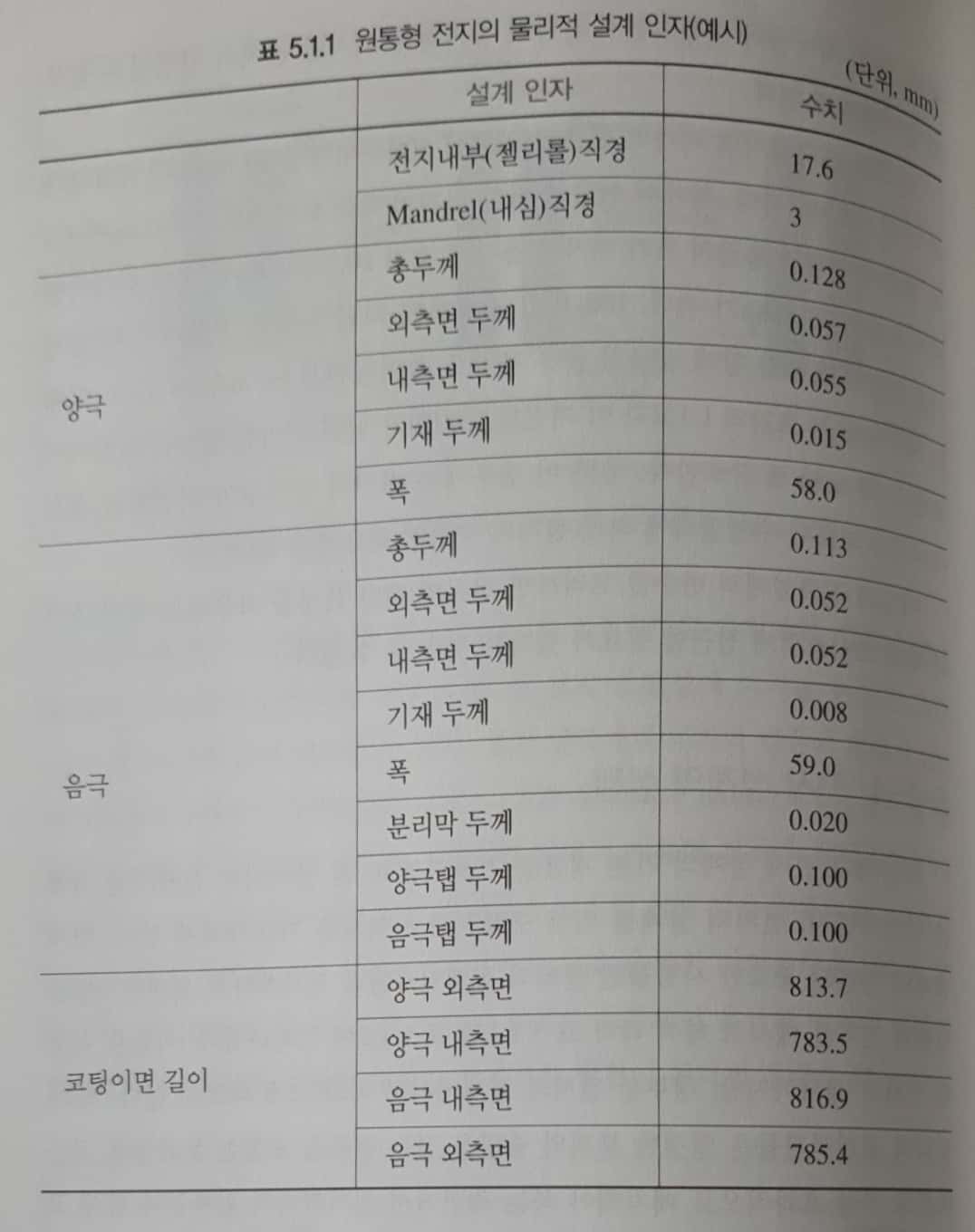

전지 설계의 실제

  • 물리적 설계 인자들은 일정한 부피와 중량을 갖는 전극을 포함한 부품들을 공간적으로 가장 효과적으로 배치해야 하는 측면에서 전기화학적 인자들과 함께 고려해야 할 중요한 사항


  • 직경 : 18mm (양극 + 음극 + 분리막과 함꼐 권취된 젤리롤 형태) → 전지의 캔에 삽입되어야 하므로 권취 공정 및 캔 삽입 공정 고려
  • 전극 두께 : 양극 130 um, 음극 110 um → \(LiCoO_2\)에서의 리튬 확산계수가 흑연보다 크기 때문
  • 전극 폭 : 양극 58mm, 음극 59mm 전지의 안전성과 관련되므로 항상 양극보다 음극의 용량적 여유가 더 있어야 함
  • 표준 원통형 LIB 길이 : 65mm, 상부의 캡 및 안전핀 등의 부품이 삽입되는 공간 고려
  • 분리막 : 양, 음극을 감싸는 형태로 전극이 서로 단락되지 않게 하며, 각 전극의 내면과 외면을 이중으로 감쌈
  • 각 전극에서 외면과 내면의 코팅 길이는 각각 다름
  • 최외측에 양, 음극의 코팅되지 않은 집전체가 나오도록 설계하고 마감 테이프 등으로 마무리

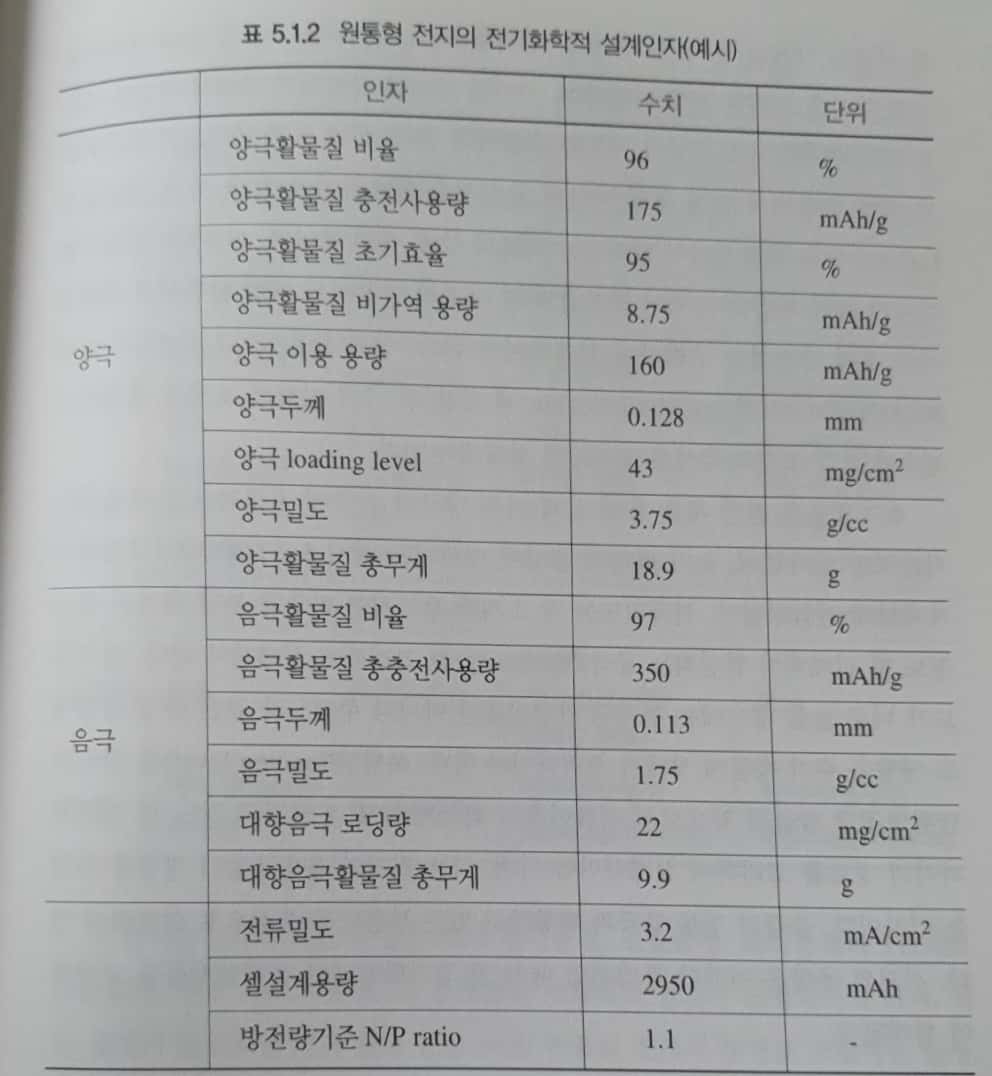

  • 양, 음극 활물질 비율 차이 : 양극재와 음극재의 전자전도도 차이 고려 → 적절한 비율로 양극 활물질에 도전제인 카본 혼합
  • 충전 사용량 : \(LiCoO_2\)양극 활물질에서 탈리되는 리튬의 양에 대한 것 → 충전 전압과 소재의 조성 설계 및 고조적 안정성에 따라 달라지며 과충전시 전지 안전성 고려
  • 초기 효율 : 전위 혹은 용량 설계 시 양, 음극에 공통적으로 적용
  • 전극 밀도 : 각 소재의 물리적인 비중과 분말 자체의 충진정도 및 전해액이 함침되는 공극도(porosity) 고려
    • 너무 높을 경우 안전성 뿐만 아니라 주액성과 같은 공정 특성에도 영향
  • 로딩량(loading level) : 전극의 단위면적당 활물질 양, Li+의 확산계수 및 분말간의 전도 및 집전체까지의 경로를 고려 → 율속특성에 영향

5-2 전지의 제조공정

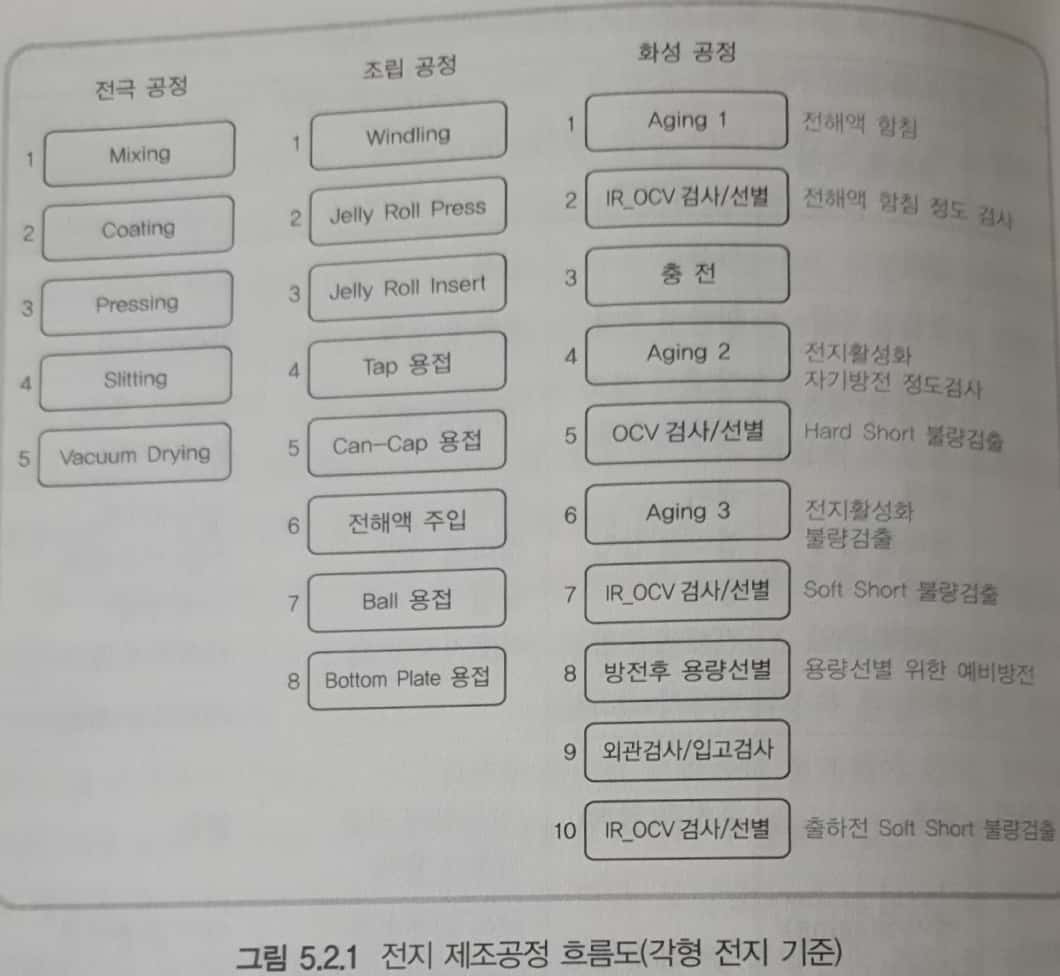

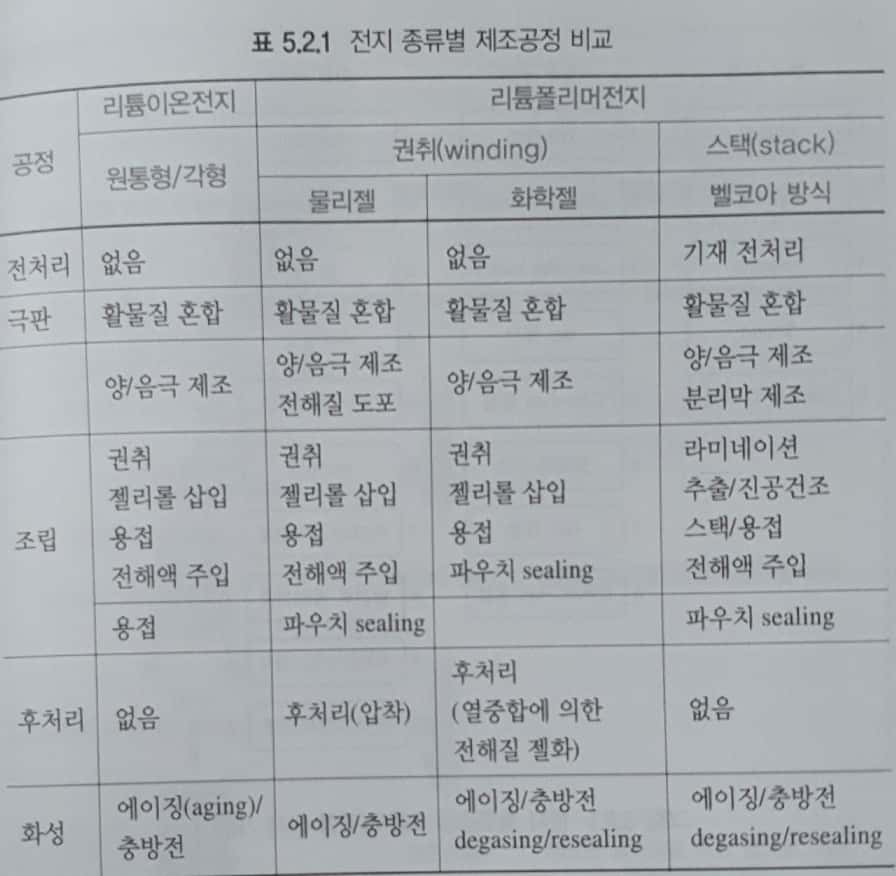

  • 전극, 조립, 화성 공정 3단계로 나누어짐


전극 제조 공정

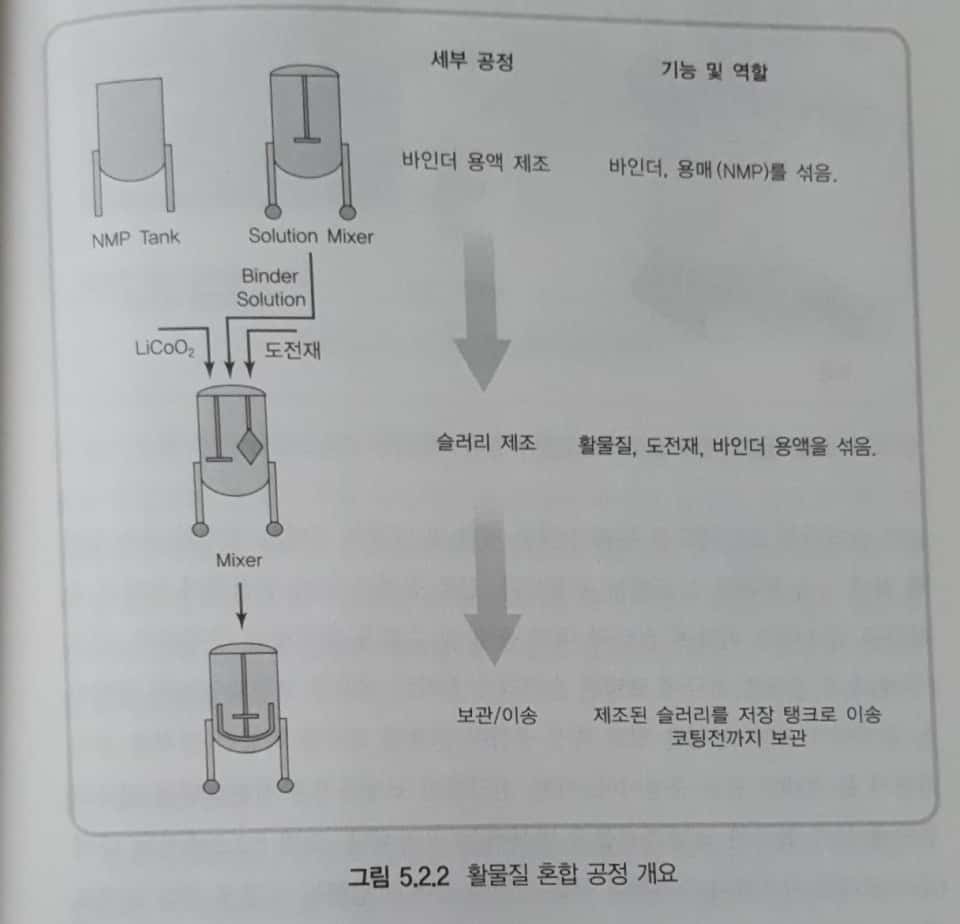

A. 활물질 혼합 공정
  • 바인더인 폴리비닐플루오라이드(PVdF, polyvinylidene fluoride)를 용매인 NMP(N-methyl pyrrolidone)에 분산/용해시켜 바인더용액을 제조한 후 활물질과 도전재를 혼합/분산시켜서 슬러리르 제조하는 공정
  • 바인더 용액 제조 공정, 바인더 용액 이송 공정, 슬러리 제조 공정, 슬러리 보관 공정 및 이송 공정으로 구분


  • 슬러리 보관 공정 : 믹서에서 제조된 슬러리를 펌프를 이용하여 저장믹서로 이송하여 보관시 슬러리가 굳지 않도록 교반시키는 공정 및 코터에서 코팅할 경우 슬러리를 저장믹서에서 헤드탱크로 이송하여 헤드탱크에서 슬러리를 보관하는 공정 포함
  • 슬러리 이송 공정 : 코터에서 코팅할 경우 펌프를 이용하여 저장믹서로부터 헤드탱크로 슬러리를 자동으로 공급하여 헤드 탱크 내의 일정한 레벨이 유지되도록 하고 코터에 슬러리를 자동으로 공급하는 공정

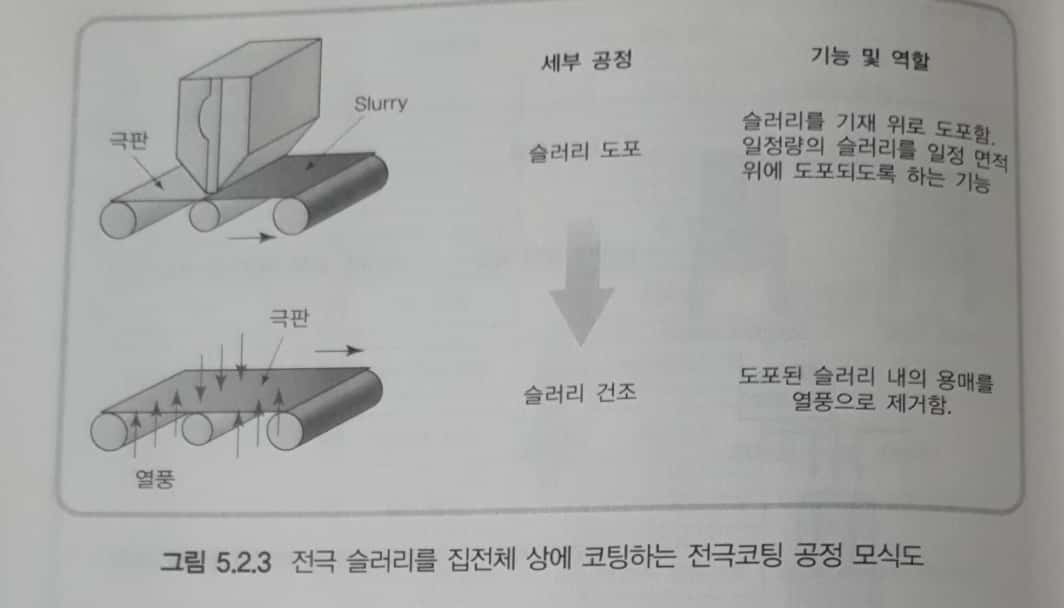

B. 전극코팅


  • 혼합 공정에서 제조된 슬러리를 코터 헤드를 통과시켜 정해진 패턴 및 일정한 두께로 금속 집전체 상에 코팅한 후 건조하는 공정
  • 권출(unwinding) 공정, 코팅공정, 건조공정, 밀도측정공정, 권취공정으로 구성
  • 전극 전면 및 전극 후면 코팅 2가지로 이루어짐, 양극 집전체로 알루미늄 박막, 음극 집전체로 구리 박막을 사용
  • 권출 공정 : 일정한 장력으로 금속 집전체 또는 전면 코팅된 전극(전극후면 코팅일 경우)을 공급하는 공정
  • 코팅 공정 : 혼합공정에서 제조된 슬러리를 코팅헤드를 통해 정해진 패턴 및 일정한 두께로 박막의 금속 집전체 위에 일정 두께로 도포하는 공정
  • 건조 공정 : 금속 집전체에 코팅된 슬러리를 건조하기 위하여 슬러리 내의 용매 및 수분을 제거하는 공정
  • 밀도(두께)측정 공정 : 전극에 코팅된 스러릴가 원하는 양만큼 코팅되었는지 확인하는 공정
  • 권취 공정 : 밀도 측정이 완료된 전극을 적당한 장력을 유지하면서 롤 형태로 감는 공정

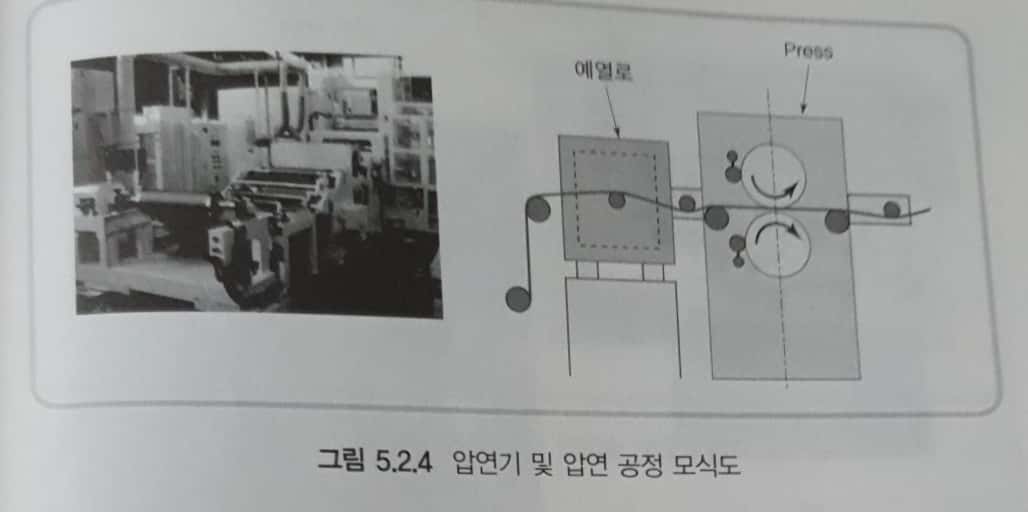

C. 압연 공정


  • 코팅 공정이 끝난 전극 용량 밀도를 높히고, 집전체와 활물질 간의 접착성을 증가시키기 위해, 예열 후 고온 가열된 2개의 롤 사이로 전극을 통화시켜 원하는 두께로 압축하는 공정
  • 권출 공정, 트리밍(trimming) 공정, 예열 공정, 클리닝(cleaning) 공정, 권취 공정으로 구성
  • 권출 공정 : 압연 작업을 위해 전극에 장력을 유지하면서 점보 롤 상태의 전극을 풀어 압연 롤로 공급
  • 트리밍 공정 : 전극에 코팅 부분과 가장자리 무지부 부분의 두께 편차에 의해 생기는 주름을 없애기 위해 전극의 가장 자리 무지부를 잘라주는 공정
  • 예열 공정 : 전극의 압축 효과를 높이기 위해 롤로 투입되기 전 전극을 예열하는 공정
  • 클리닝 공정 : 압연 후 전극이 권취되기 전에 롤 상태의 부직포로 전극 표면의 이물질 제거
  • 권취 공정 : 클리닝 공정이 완료된 전극의 장력을 유지하면서 롤 형태로 감음

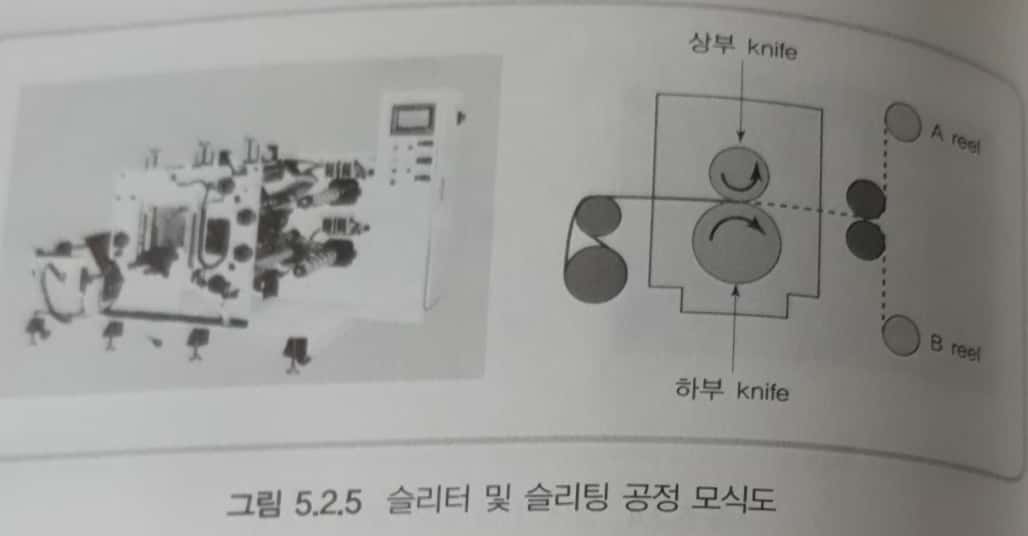

D. 슬리팅 공정


  • 압연 공정이 완료된 전극을 조립공정에서 권취할 수 있도록 커터를 이용하여 전극을 일정한 폭으로 절단하는 공정
  • 권출 공정, 클리닝 공정, 권취 공정으로 이루어짐
  • 권출 공정 : 전극에 적당한 장력을 유지하면서 롤 상태의 전극을 풀어 커터로 공급
  • 클리닝 공정 : 전극을 슬리팅한 후에 권취되기 전에 롤 상태의 부직포로 전극의 표면의 이물질 제거
  • 권취 공정 : 전극의 장력을 유지하면서 롤의 형태로 감는 공정
E. 진공 건조 공정
  • 슬리팅되어 릴(reel)에 감긴 전극을 진공 챔버 내에서 일정 시간 건조하는 공정
  • 수분 제거와 동시에 압연 공정등에서 생긴 잔류응력을 열처리로 제거

조립 공정

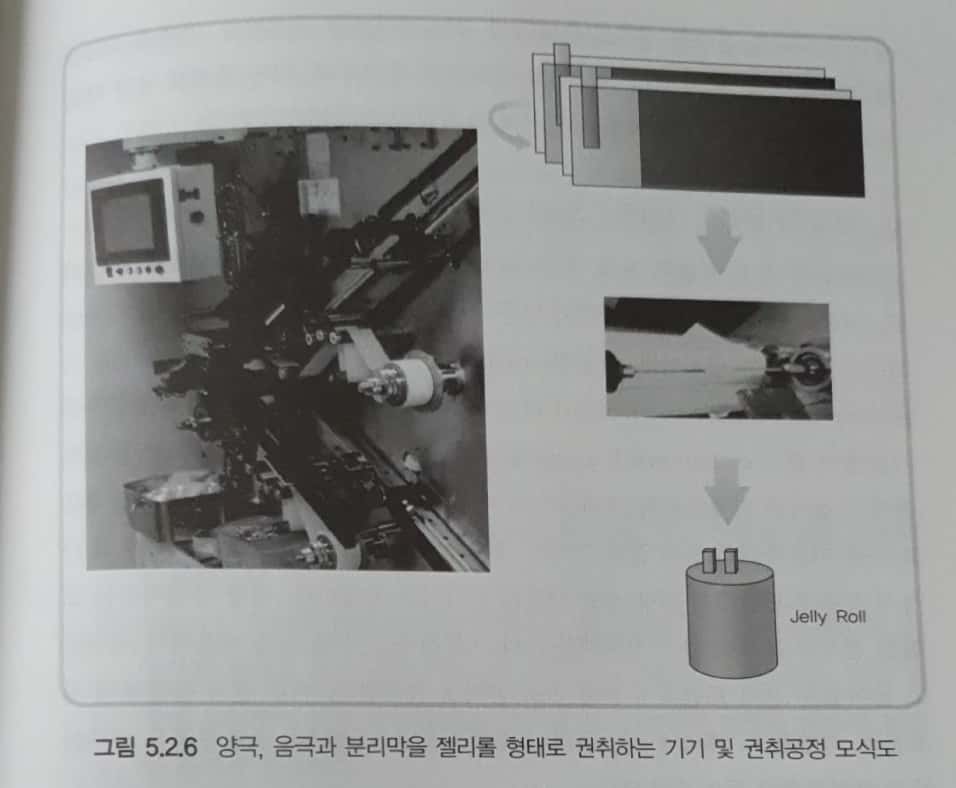

A. 권취 공정


  • 전극에 탭을 부착하고 전극 사이에 분리막을 삽입시켜 원기둥으로 감은 후 테이프로 고정하여 젤리롤을 제조하는 공정
    • 젤리롤 : 권취가 완료되어 캔 내 삽입될 경우 실제 전지의 기능을 할 수 있는 상태
  • 탭 초음파 용접 공정, 센터 리포밍(center reforming) 공정, 내부 단락 검사 공정
  • 탭 초음파 용접 공정 : 전극 무지부에 양극은 알루미늄, 음극은 니켈 탭을 총므파 용접하여 전극에 부착하는 공정
  • 센터 리포밍 공정 : 권취된 젤리롤의 중심에 형성된 태극무늬를 제거하여 용접 팁이 삽입될 수 있도록 젤리롤의 중심에 형성된 태극무늬를 제거하여 용접 팁이 삽입될 수 있도록 젤리롤의 중심부를 원형으로 만들어 주는 공정
  • 내부 단락 검사 공정 : 최종 젤리롤 내부에서 발생할 수 있는 단락여부를 검사하기 위해 젤리롤의 저항을 측정하여 불량품 선별
    • 양품은 수십 M\(\Ohm\)이상의 저항을 가져야 한다.
  • 각형은 젤리롤 자체를 캔에 삽입하기 위하여 판 상형태로 압착하여 삽입하기도 함
B. 젤리롤 삽입 / 음극 탭 용접 / 비딩 공정
  • 젤리롤 삽입 공정 : 젤리롤을 일정한 깊이의 캔에 삽입하고 X-선 검사기로 삽입 정도 측정
  • 음극 탭 용접 공정 : 음극 탭을 구부려서 캔의 바닥에 용접
  • 비딩(Beading) 공정 : 음극 탬 용접 공정이 완료된 젤리롤이 삽입된 캔의 상단부에 개스킷이 안착되도록 내부로 굽은 홈을 만드는 공정
C. 전해액 주입 공정
  • 캔의 내부로 전해액을 주입하는 공정
  • 주입 후 내부 압력을 대기압보다 낮게 유지하는 진공 공정과, 캔의 입구로부터 공기를 불어 넣어 전해액을 젤리롤 내부로 스며들게하는 공정으로 구성
  • 전해액 주입이 완료된 후 양극 탭 주위의 전해액을 부직포로 닦아주고, 비딩 부위에 남아있는 전해액을 제거한 후 개스킷을 삽입시켜 전해액 주입 마무리
D. 양극 탭 용접 / 크림핑 / X-선 검사 / 세정 공정
  • 양극 탭 용접 공정 : 양극 탭과 current break assembly의 하단부를 용접하고 safety vent assembly의 중앙부위를 초음파 용접기로 용접하여 current break 기능을 부여
  • 크림핑(crimping) 공정 : current-break assembly 및 positive temperature coefficient(PTC), cap-up이 삽입된 전지의 비딩 상단부를 가압하여 캔과 current-break assembly, PTC, cap-up을 밀폐시킨 후, 크림핑된 전지의 높이를 일정하도록 프레싱으로 마무리하는 공정
  • X-선 검사 공정 : X-선을 이용하여 조립이 끝난 전지의 내부 전극배열 상태를 관찰하여 단락의 가능성 유무를 판단하여 불량 선별
  • 세정 공정 : 조립된 전지의 표면에 있는 전해액과 기타 이물질을 순수한 물을 이용하여 세척하고 남아있는 전지 표면의 수분을 건조 공기로 제거
  • 이후 전지 중앙부에 전기의 이력을 기재하여 조립 공정 마무리

화성 공정

A. 화성공정의 목적
  • 활성화 공정, 불량 전지 제거 공정, 용량 선별 공정으로 구분
  • 활성화 공정 : 조립된 전지를 충전, 에이징(aging), 방전 등의 공정을 통해 전지 구조를 안정화시키고 사용 가능한 상태가 되도록 함
  • 초기 충전 시 3.3V 부근에서 음극 표면에 SEI 피막이 형성되며, 이 과정을 통해 전해액-전극계면에서의 Li+의 이동을 용이하게 하고, 전해액의 분해를 억제시킨다.
  • 불량 전지는 에이징 중의 개방회로 전압 측정과 방전 용량 측정을 통해서 제거할 수 있다.
    • 불량 원인은 주로 전지 내부에서의 미세단락에 의한 것이 많으며, 이는 에이징 중의 개방회로 전압 및 방전 용량 저하현상을 통해 검출된다.
    • 불량 전지는 성능 저하 뿐만 아니라 안전성 문제가 있을 가능성이 있기 때문에 적절한 절차 필요
  • 용량 선별 공정 : LIB를 직, 병렬로 연결하여 팩으로 사용할 경우에는 용량 선별이 중요하다.
    • 전지 팩 내에서 각각의 전지가 동일한 특성(용량, 전압)을 가지고 있지 않을 경우 성능 및 수명이 급격히 저하되어 안정성 문제
    • 기준은 일반적으로 용량의 3% 정도 이내
B. 화성 주요 공정의 순서와 기능
  1. 외관 검사 : 조립에서 이관된 전지의 누액, 이물, 변형 여부를 육안으로 검사
  2. Aging 1 : 전해액 함침을 위해 일정 온도 및 습도에 유지, 적정기간이 지나면 전지 내부 부식 등의 부반응이 일어날 수 있으므로 기간 설정에 유의, 온도와 습도 조건은 전지 특성에 영향을 주므로 엄격한 관리가 필요
  3. OCV 1 : 전해액 함침 여부, 부반응 발생 여부, 조립부품 이상여부 검사
  4. 충전 : 전지의 활성화 및 에이징 기간 중의 불량 제거를 위해 전지를 완전히 충전시키는 공정
  5. 스탠딩 : OCV 2 검사를 위해 충전이 완료된 전지 전압을 안정화시키는 공정, 일반적으로 수시간 소요
  6. OCV 2 : 불량 전지 검출
  7. Aging 2 : 전지 활성화 및 OCV 검사를 위해 일정한 온도 및 습도에서 유지하는 공정, 완충 후 약 일주일 정도 유지
  8. OCV 3 : 불량 전지 추가 검출
  9. Aging 3 : 전지 활성화 및 OCV 검사를 위해 일정한 온도 및 습도에서 유지하는 공정, 약 28일 유지, 전지 더욱 안정화
  10. 방전/출하 충전 : 용량 선별을 위해 전지를 완전 방전한 후 제품 출하를 위해 충전
  11. 방전 용량 선별 : 방전 용량에 따라 등급을 부여하는 공정, 전지 팩 제작시 성능, 수명, 안전성에 문제가 발생하지 않을 용량 범위로 등급이 결정, 일반적으로 용량의 3% 정도를 1개 등급으로 함
